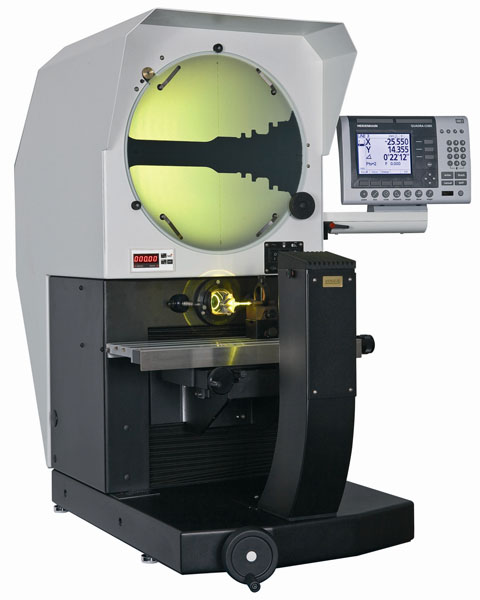

Baty R400輪廓投影儀，400mm屏幕，高精度非接觸式測量，300 mm x 150 mm測量范圍。
選擇數字讀數,糾正光學圖像邊緣檢測和自動配置文件。水平是理想的光路配置檢查加工可以獲得工序的組件使用一系列的可選配件從巴蒂夾具的家庭的穩健設計R400仍使它適合于車間和標準的房間。
輪廓投影儀特性
400mm屏幕
側面光源：鹵素?zé)粽彰?綠色的過濾器
鏡頭放大的倍率:x10,x20、25×50和x100
表面照明
螺旋調整準確的螺紋形狀的光源投影
測量范圍的300mm×150mm
數字角度測量
可選功能
內部安裝自動尋邊器
公差報警燈
計算機數控(CNC)自動測量
其他選項包括腳踏開關控制
基本配置
類型:立式水平光源
屏幕:可旋轉直徑400毫米,保護罩
圖片:直立,逆轉
電源:220/240伏50赫茲或110伏60赫茲
體重:120公斤
標準配置
400毫米直徑的半透明的屏幕
數字角度測量,1分的弧度分辨率
側面光源與冷光源照明
高強度的光纖表面照明
x10放大鏡頭
準直透鏡
螺旋調整
綠色濾光片
測量范圍:
工作臺大小面積:480×127mm
分辨率:0.0005mm
運動:手動超光滑的平原桿驅動和快速釋放在X軸上。 400 mx機動X和Y軸操縱桿控制(可選)。 400年數控自動位置控制和測量(可選)
光學系統
物鏡:單個,快換安裝
鏡頭放大:x10,x20的、25×50,x100,
聚焦:通過手輪
放大精度:輪廓0.05*。 表面的0.1*
螺旋調整:±7°光源對齊
光源:
§
輪廓照明12 v 100 w燈(鎢鹵素)
§
§
表面光照12 v 100 w燈(鎢鹵素)
§
§
水平軸(X)300mm
§
§
垂直(Y)軸150mm
§
