    RSF ELEKTRONIK公司成立于1973年，從一開始，其目的是開發和生產線性和旋轉編碼器和數字讀數。RSF ELEKTRONIK的產品在市場上廣為接受由于經濟增長，那么就需要為RSF ELEKTRONIK公司進入更大的設施，該公司將在1978年我們當前位置。今天，RSF ELEKTRONIK的出貨量比例*大的是增量式編碼器。光電測量系統的主要內部元件是
在玻璃上的高精度的分裂和/或鋼載體。根據商品名“SENTOP”的，RSF ELEKTRONIK公司生產薄層技術在**的刻度。

         增量編碼器又稱增量型編碼器，增量式編碼器，它是一種根據旋轉運動產生信號的編碼器，其刻度方式為每一個脈沖都進行增量計算。增量編碼器常和機械轉換裝置一起使用（如齒條-齒輪、測量輪或心軸一起使用），用于測量直線運動。增量編碼器常用于位置控制和電機的速度反饋，包括伺服，工業應用或重載應用。它可以提供出色的速度和位置反饋，系統架構簡單成本低。由于增量編碼器只能提供位置變化的信號，所以在實際應用中一般需要一個參考點來建立當前系統的零位。RESATRON光電編碼器

     增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小.編碼器是把角位移或直線位移轉換成電信號的一種裝置。

增量式編碼器特點：
     增量式編碼器轉軸旋轉時，有相應的脈沖輸出，其旋轉方向的判別和脈沖數量的增減借助后部的判向電路和計數器來實現。其計數起點任意設定，可實現多圈無限累加和測量。還可以把沒轉發出一個脈沖的Z信號，作為參考機械零位。編碼器軸轉一圈會輸出固定的脈沖，脈沖數由編碼器光柵的線數決定。需要提高分辨率時，可利用 90 度相位差的 A、B兩路信號對原脈沖數進行倍頻，或者更換高分辨率編碼器。增量光電編碼器的優點是：原理構造簡單、易于實現；機械平均壽命長，可達到幾萬小時以上；分辨率高；抗干擾能力較強，信號傳輸距離較長，可靠性較高。其缺點是它無法直接讀出轉動軸的**位置信息。

    .編碼器把角位移或直線位移轉換成電信號，前者成為碼盤，后者稱碼尺．按照讀出方式編碼器可以分為接觸式和非接觸式兩種．接觸式采用電刷輸出，一電刷接觸導電區或絕緣區來表示代碼的狀態多功能化：除了定位，還可以遠傳當前位置，換算運動速度，對于變頻器，步進電機等的應用尤為重要。

  經濟化：對于多個控制工位，只需一個旋轉編碼器的成本，以及更主要的安裝、維護、損耗成本降低，使用壽命增長，其經濟化逐漸突顯出來。 如上所述優點，旋轉編碼器已經越來越廣泛地被應用于各種工控場合。

  產品主要型號：MSA170、MSA6XX、MSA3XX、MSA7XX、MSA8XX、MSA4XX、MSA5XX、MS2X、MS30、MS82、DIT10、DIT30、DIT40、MSR20、MSR40

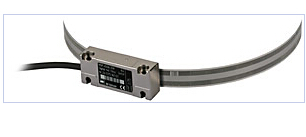

RSF ELEKTRONIK模塊式旋轉編碼器MSR 20產品簡介：
  鋼帶光柵尺帶膠帶
·  非整圓版
·  安裝容易，因?yàn)橛媚z帶安裝
單場掃描模塊式旋轉編碼器

• 帶夾緊件的整圓版
• 鋼帶光柵尺帶彈性層
  軸徑變化補償（ΔDmax. ±0,2 mm）
• 安裝容易，允許安裝公差大
• 抗污染能力強，采用大面積單場掃描原理
• 高旋轉速度
• 參考點（雙方向運動精度高和重復精度高）

讀數頭中內置細分電路，*高細分倍數100倍（積分前）

參考點位置(RI)
不包括安裝誤差，不包括被測軸安裝和存放導致的偏差.距光柵尺接頭25 mm位置，附加參考點相距n X 100 mm
模擬輸出信號：典型值1 Vpp
數字輸出信號：方波信號（單端）
內置細分電路
方波信號（差分），通過RS 422線路驅動器傳送信號，標配
內置細分電路
帶用于設置的模擬信號切換
光柵尺單元：MSR 40.xx MER =鋼帶光柵尺帶彈性層和夾緊件
RSF ELEKTRONIK編碼器 - RSF ELEKTRONIK模塊式旋轉編碼器MSR 20


RSF ELEKTRONIK模塊式旋轉編碼器MSR 40 MKS
RSF ELEKTRONIK模塊式旋轉編碼器MSR 40 MKS產品簡介：
單場掃描模塊式非整圓旋轉編碼器

• 非整圓型
• 鋼帶光柵尺帶膠帶
• 安裝容易，允許安裝公差大
• 抗污染能力強，采用大面積單場掃描原理
• 圓周速度高
• 參考點（雙方向運動精度高和重復精度高）

讀數頭中內置細分電路，*高細分倍數100倍（積分前）

精度 等* ±µm/m	柵距 µm		模擬輸出信號 (Vpp)
±30	200		MSR 40.06
±30	200		--
±30	200		--
±30	200		--
±30	200		--

參考點位置(RI)  距測量范圍起點25 mm位置
模擬輸出信號：典型值1 Vpp
數字輸出信號：方波信號（單端）
內置細分電路
方波信號（差分），通過RS 422線路驅動器傳送信號，標配
內置細分電路
帶用于設置的模擬信號切換
